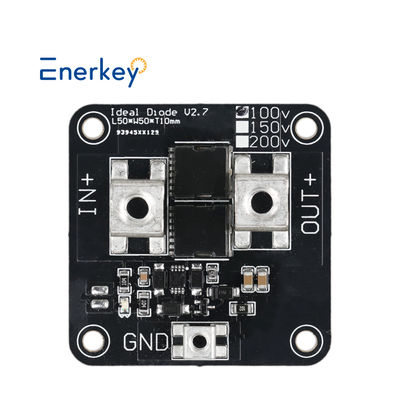

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes

Nombre De La Marca:	Enerkey
Número De Modelo:	EK-iD200V80A
Cuota De Producción:	10 piezas
Precio:	$23.9-$26.5
Detalles Del Embalaje:	Caja de papel fuerte +espuma EVA
Condiciones De Pago:	Los datos de las operaciones de transferencia de los Estados miembros a la Unión Europea son los sig

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

ISO9001/CE/ROHS

Nombre del producto:

Diodo ideal de 200V 80A

Espesor de cobre:

Aplicación 1:

Los paneles solares evitan las lluvias

Espesor de la tabla:

2.0 mm

Aplicación 2:

Modificación del Rv

Rango de voltaje operativo permitido:

100-200V

Corriente de trabajo estático:

0.6-1,5 mA

Corriente continua permitida:

0-80A

Material base:

Sustrato de aluminio

Corriente de inicio del pico:

Tamaño del producto:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Weight with Package:

0.35kg

Capacidad de la fuente:

10000 piezas por día

Descripción de producto

Módulo de diodo ideal de alta corriente de 200 V 80 A, carga solar anti-retroceso, protección contra corriente inversa con bornes de conexión

Descripción del producto

Ventajas principales del producto
Arquitectura de pérdida cero
Utiliza una solución de controlador de diodo ideal de cuarta generación + MOSFET de nitruro de galio, logrando una caída de tensión directa tan baja como 15 mV a 80 A. La corriente de fuga inversa es inferior a 1 μA (en todo el rango de temperatura de -40 °C a 125 °C), ahorrando un 92 % menos de energía que los diodos Schottky tradicionales.

Sistema de protección inteligente
La respuesta de bloqueo de corriente inversa integrada de 0,5 μs cumple con los requisitos de protección transitoria de grado automotriz ISO7637. Triple mecanismo de protección: sobrecorriente (precisión de ±5 %), sobretemperatura (umbral de 150 °C) y sobretensión (200 A/10 ms).

Fiabilidad de grado militar
Certificado AEC-Q100 Grado 0 (-40 °C a 150 °C). Diseño de tensión de resistencia de 200 V, capaz de soportar una tensión de pico inversa de -250 V.

Tabla de comparación de parámetros técnicos
Especificaciones Este producto Schottky tradicional Mejora
Caída de tensión directa Caída de 15 mV a 80 A 700 mV a 20 A ↓98%
Tiempo de recuperación inversa 0 μs 50 ns Completamente eliminado
Rango de temperatura de la unión de funcionamiento -40~150 °C, -55~125 °C, 20 % de expansión

Escenarios de aplicación típicos
Sector de las nuevas energías
Protección de derivación del inversor de cadena fotovoltaica, mitigando los efectos de los puntos calientes en sistemas de 200 V
Diseño redundante ORing para estaciones de carga rápida de vehículos eléctricos de 800 V

Equipos industriales
Conmutación perfecta de múltiples fuentes de alimentación en el sistema de alimentación de respaldo de 48 V para estaciones base 5G
Sistema PCS de almacenamiento de energía con protección contra polaridad inversa, que admite una corriente continua de 80 A

Valor para el cliente
Reducción de costes y mejora de la eficiencia: un solo dispositivo reemplaza a tres diodos Schottky en paralelo, lo que reduce los costes de la lista de materiales en un 35 %
Optimización del espacio: utilizando un paquete QFN-50*50, la huella de la placa se reduce en un 60 %
Vida útil duplicada: MTBF > 500.000 horas (@105 °C)

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 0

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 1

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 2

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 3

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 4

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 5

Parámetros técnicos

Módulo de diodo ideal Enerkey 150 V 200 V 80 A Estación base solar fotovoltaica Control industrial Batería de coche eléctrico en paralelo Para Carga de batería anti-retroceso
Modelo del producto	EK-iD150V80A	EK-iD200V80A
Rango de tensión de trabajo	100-150V	100-200V
Producto Tamaño (mm)	L50xW50xT17	L50xW50xT17
Peso con caja	0,35 kg	0,37 kg
Cantidad de MOS	2	2
Tipo de batería	NCM/LFP/LTO	NCM/LFP/LTO
Corriente continua	80A	80A
Corriente de arranque máxima	100A	100A
Corriente de funcionamiento en reposo	0,6-1,5 mA
Grosor de la lámina de cobre	3,0 oz
Material de la PCB	Placa de aluminio
Principio de funcionamiento	La entrada y la salida son equivalentes a diodos. Detecta que la tensión de salida es mayor que la de entrada e inmediatamente apaga la salida. El valor de detección está a nivel de milivoltios y la velocidad de respuesta es muy rápida.
Aplicación	1. Los paneles solares evitan el reflujo (anti-reflujo); 2. La carga de la batería evita el reflujo (anti-reflujo) (anti-reflujo); 3. La salida del módulo de tensión y corriente constantes CC-CC evita el reflujo 4. Otras ocasiones en las que se requiere la prevención del reflujo (anti-reflujo)
Accesorios	Terminal de lengüeta*3; Terminal de lengüeta IN+/OUT+ : OTZ6-5, tornillo M5 Terminal de lengüeta GND : OTZ2.5-3, tornillo M3
Temperatura de funcionamiento	-40℃ ~ +60℃

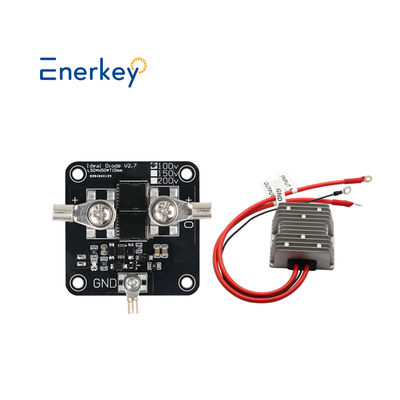

Tamaño y lista de embalaje y diagrama de cableado

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 6

Nota especial:
1. Esta versión es la última versión optimizada. El módulo no se quemará si los polos positivo y negativo se conectan a la inversa, lo que mejora la seguridad de la instalación;

2. El diodo ideal es un diodo con una resistencia interna ultrabaja, como su nombre indica. La caída de tensión de conducción de los diodos normales es superior a 0,6 V. La caída de tensión de conducción de un diodo ideal es casi insignificante.
3. La capa de lámina de cobre y la capa base de aluminio de las trazas de PCB del sustrato de aluminio están aisladas con una tensión de resistencia de 1000 V, por lo que no hay necesidad de preocuparse por los problemas de avería. La conductividad térmica es 20 veces más rápida que la fibra de vidrio FR4 y se puede fijar directamente al disipador de calor grande.
4. ¡Este módulo de diodo ideal no se puede utilizar en circuitos rectificadores!
5. El módulo de encapsulado impermeable tiene un radiador engrosado, que tiene una mayor eficiencia de disipación de calor y un menor calentamiento de corriente continua. ¡Es adecuado para los entusiastas de la modificación!

Módulo de diodo ideal de alta corriente de 200 V 80 A, protección contra carga inversa solar y protección contra corriente inversa con bornes 7
