TECH-SPEC X12 Parámetros técnicos Edición especial

Sistema de equilibrio BMS de grado militar. Soporta los estándares de aviación DO-160G.

Arquitectura de hardware central
Unidad de control de precisión
Chip de control principal: TI BQ76952 + STM32G474 (diseño redundante de doble núcleo)
Precisión de muestreo del ADC: 16 bits (0,05% de error a escala completa)
Topología del equilibrio: equilibrio activo de almacenamiento de energía de capacidad (eficiencia> 94%)

Parámetros de rendimiento extremos

Indicadores Parámetros locales Norma nacional GB/T 34131 Producto competitivo promedio
Corriente continua/pico de equilibrio 6A/10A (120 s) ≥3A 3,5A/6A
El rango de error de detección de voltaje ±2mV@25°C ±15mV ±8mV
La precisión de detección de la temperatura ±0,5°C (-40~125°C) ±2°C ±1,5°C
Compatibilidad electromagnética IEC 61000-4-5 Descenso de corriente 4 kV Descenso de corriente 2 kV Descenso de corriente 3 kV

- ¿ Qué?Normas de verificación de grado militar
Pruebas en entornos extremos
Prueba de vibración: método 514.8 (15-2000Hz/20G) de la norma MIL-STD-810H
Ciclo de calor húmedo: 85°C/85%RH durante 1000 horas (decadencia de la capacidad <3%)
Corrosión por sal: ASTM B117 1000 horas (el nivel de protección sigue siendo IP69K)

Soluciones personalizadas para la industria
▸ Estación eléctrica de almacenamiento de energía: admite 256 cascadas (sincronización de reloj < 1 ms)
▸ Vehículos especiales: cumplen con la norma ISO 16750-3 12V/24V sistema dual
▸ Aeroespacial: aprobado RTCA DO-160G Sección 22 protección contra rayos



Parámetros técnicos

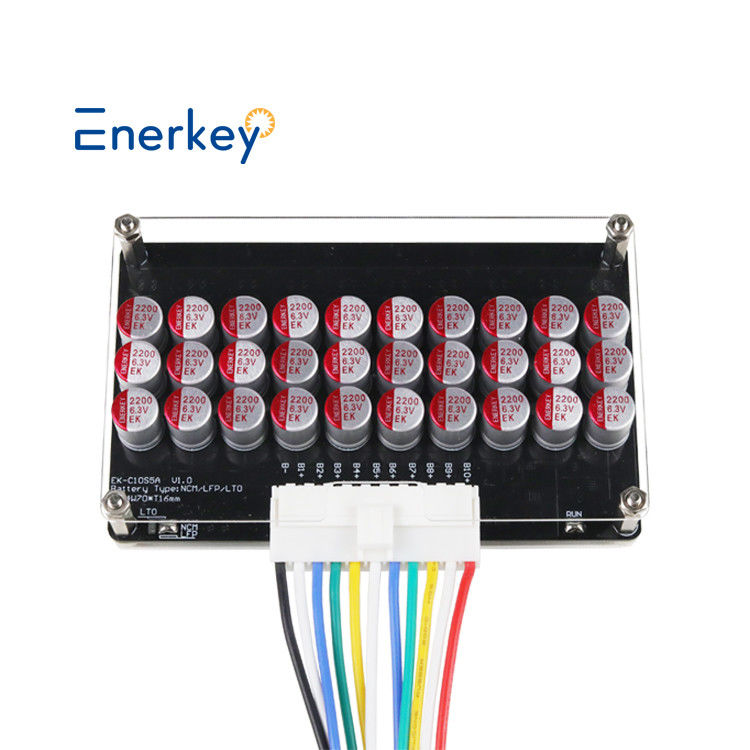

EnerKey BMS Balanceador activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balanceador Balanceador condensador con placa acrílica
Modelo de producto	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:
Las cadenas de productos	10S	12S	14S
Cuerdas adecuadas	8 a 10 S	9-12S	9-14S
ProductoTamaño ((mm)	El valor de las emisiones de CO2 es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.5	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.5	El valor de las pérdidas se calculará en función de las pérdidas anuales.5
Peso con caja	0.24kg	0.25kg	0.28kg
Tipo de batería	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad adecuada	30 a.h. hasta 300 a.h.
Precisión de la ecualización de voltaje	5 mV (valor típico)
Una cascada equilibrada	Apoya la cascada equilibrada para los paquetes de baterías, por ejemplo, puede cascar para 11S, 24S, 36S, 48S.... y así sucesivamente
Rango de recogida de voltaje de una sola célula	La versión NCM/LFP: 2.7V-4.2V
	Versión LTO: 1.8-4.2V
La baja tensión protege la tensión de sueño	La versión NCM/LFP < 2,7 V
	La versión LTO <1,8 V
Bajo protección de voltaje Comience a equilibrar la tensión	La versión NCM/LFP: 2.835V
	Versión LTO: 1.89V
Método de equilibrio	Patenteado (número de patente: ZL 2019 1 1259513.3) arquitectura equilibrada Método del condensador de ajuste, todo el paquete de baterías se equilibra al mismo tiempo. Puede añadir un interruptor para activar o desactivar manualmente el equilibrio.
Corriente de equilibrio	0.1V Presión diferencial 1A Corriente equilibrada
	la presión diferencial es proporcional a la corriente de equilibrio,
	la corriente de funcionamiento máxima permitida es de 5,5 A
Fuente de alimentación externa	Sin necesidad de una fuente de alimentación externa,
	dependiendo de la transferencia interna de energía de la batería para lograr la ecualización de la superficie.
Corriente de funcionamiento en reposo	7mA, la cuerda total consume energía
Corriente de espera en estado de suspensión	0.1mA (valor típico)
Temperatura de funcionamiento	-20 °C ~ +60 °C

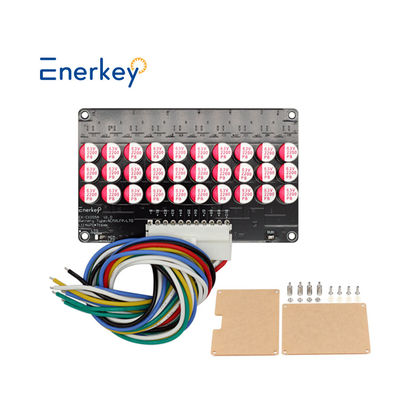

Lista de embalaje

 Conexión por cable

Un solo EK-C10S5A admite el uso de paquetes de baterías de 8 y 9 y 10 cuerdas. El método de cableado es el siguiente:

EK-C10S5A admite paquetes de baterías en cascada.

NOTA:Como se muestra en la figura anterior,puede haber múltiples fines comunes del intercambio de energía para que la eficiencia del equilibrio sea mayor;También es posible utilizar un solo extremo común del intercambio energético en la unión de dos módulos..Los otros pies libres están suspendidos, y es mejor distribuir el número de cuerdas por igual en cada tabla.Si necesita el diagrama de cascada para más cuerdas, por favor póngase en contacto con nuestro servicio en línea, Gracias.
