FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos

Nombre De La Marca:	Enerkey
Número De Modelo:	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Cuota De Producción:	50pieces
Precio:	$6.29-$6.69
Detalles Del Embalaje:	Caja de papel fuerte + espuma EVA
Condiciones De Pago:	Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

ISO9001/CE/ROHS

Nombre del producto:

5S 50A Batería de litio BMS con NTC

espesor de cobre:

Aplicación:

Fuente de alimentación exterior y scooter

espesor del tablero:

1.6 mm

Tipo de batería:

Batería ternaria de litio

Rango de tensión de funcionamiento admisible:

0-30V

Corriente de descarga nominalcorriente:

El tipo de vehículo que se utilizará en el ensayo deberá ser el siguiente:

Corriente máxima de arranque:

Las demás:

Se utiliza para:

Tabla de protección de las baterías de litio

Duración del NTC:

60 mm ((Puede ser más largo)

Materiales básicos:

Finalización de la superficie:

HASL sin plomo

Tamaño del producto:

La longitud de la línea de la línea de la línea de la línea de la línea de la línea de la línea de l

Peso del paquete:

0.025kg

Capacidad de la fuente:

1000000pcs por día

Resaltar:

Panel de protección de las baterías de iones de litio FR-4

Batería de litio ternaria para automóviles electrónicos BMS

Batería ternaria de litio BMS 5S

Descripción de producto

Descripción del producto

Tenemos un proceso completo de personalización, diseño, pruebas, producción en masa y ventas. Tenemos un equipo de más de 30 ingenieros de diseño,que puede personalizar las placas de PCB de protección de baterías de iones de litio con CANBUS, RS485 y otras interfaces de comunicación.

Si tiene requisitos de alto voltaje, también puede personalizar nuestro BMS de hardware con relé.Bicicletas eléctricas, scooters eléctricos, sistema de gestión de baterías de motocicletas eléctricas BMS, sistema de gestión de baterías de vehículos eléctricos EV, etc.

Las notas:
1Por favor, seleccione la placa de protección adecuada de acuerdo con el tipo de batería real y la conexión de serie.La placa de protección puede cambiar el número de serie de la batería por saltadorPara más detalles, véase el cuadro de explicación del ajuste de parámetros.
2Antes de instalar el tablero de protección, la batería debe combinarse bien, y las baterías viejas y nuevas no pueden mezclarse.
3. Por favor, retire el cable antes de cablear, y conectar todos los cables, y luego confirmar que el cableado es correcto antes de conectar el cable.el diagrama de cableado de control se conecta gradualmente desde el polo negativo de la bateríaPara la línea de espesor, seleccione el cable cuadrado adecuado de acuerdo con el valor actual de la corriente de carga.
4Cuando la corriente de trabajo sea demasiado grande, añadir estaño a la parte enlatada del frente y la parte trasera de la placa de protección.o engrosar el cable de cobre para aumentar la capacidad de sobrecorriente de la placa de circuitoDe lo contrario, la piel de cobre en la placa de circuito se conducirá a la corriente debido a la corriente excesiva.
5, necesita la función de protección de temperatura, usted necesita añadir 10K NTC resistencia (consulte la descripción).
6Esta placa de protección tiene protección contra sobrecorriente de retraso secundario opcional. Si la carga de corriente de arranque instantánea es muy grande y conduce a la falta de protección,puede seleccionar el retraso de protección secundaria sobre corriente para reducir la ocurrencia de protección falsa.

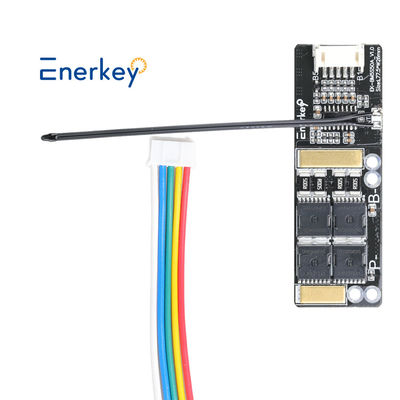

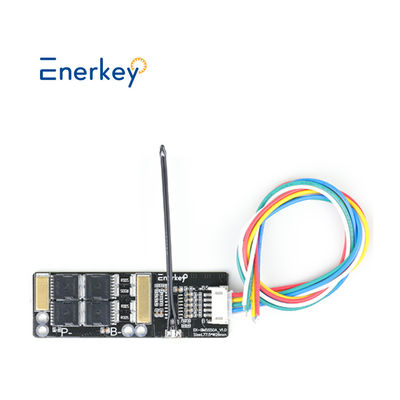

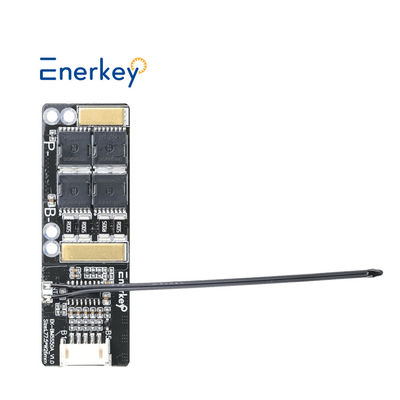

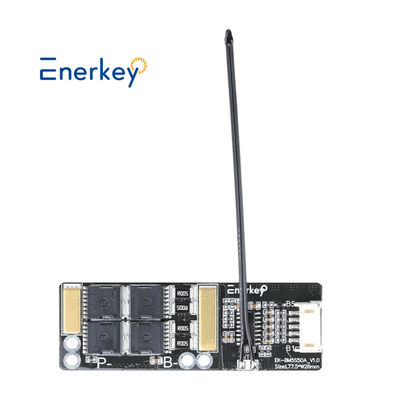

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 0

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 1

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 2

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 3

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 4

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 5

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 6

Parámetros técnicos

Enerkey Batería de litio PConsejo de Rotación (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18VParaLos paneles solares fotovoltaicos y el sistema de almacenamiento de energía industrial y doméstico y el automóvil eléctrico y el scooter y la motocicleta
Modelo de producto	El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción	El sistema de control de las emisiones de gases de efecto invernadero
Es adecuado bCuerdas de las arterias	3S/4S	5S
Tamaño del producto ((mm)	L77.5 x W26 x T7.3	L77.5 x W26 x T7.3
Peso con caja	0.02 kg	0.025kg
Función específica	NTC (opción)
Tipo de batería adecuado	Litio (NCM)
Corriente de descarga nominal	Tipo 40A / máximo 50A
tensión de trabajo nominal B+B-	30 V como máximo
Corriente máxima de arranque	Tipo 60A
P+P- tensión de entrada resistente	40 V como máximo
Valor de protección contra la sobrecorriente	No limitado
Voltado de detección de carga	Se aplicarán las siguientes medidas:
Tiempo de retraso en la detección de carga	Min 0,5S / Tipo 1S / Máximo 1,3S
Voltado de liberación de sobrecarga	El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas.
Voltado de detección de descarga	Se aplicará el método de ensayo de la norma de la norma de la norma.
Tiempo de retraso en la detección de descargas	Min 20 ms / Tipo 100 ms / Máximo 150 ms
Tensión de liberación de descarga	Min 2,85V / Tipo 2,95V / Máximo 3,05V
Condiciones para la protección de elevación	Desconectar la carga externa o la auto-recuperación de la carga
Voltado de detección de sobrecorriente	Tipo 0,1 V
Corriente de protección sobre corriente	Min 75A / Tipo 80A / Máximo 85A
Tiempo de protección contra la sobrecorriente	Min 0.7S / Tipo 1S / Máximo 1.3S
Condiciones para la protección de elevación	Desconectar la carga externa o la auto-recuperación de la carga
Corriente de protección contra cortocircuito	Tipo 80A
Tiempo de retraso de detección	Min 150μS / Tipo 250μS / Máximo 400μS
Condiciones para la protección de elevación	Desconectar la carga externa o la auto-recuperación de la carga
Resistencia del circuito principal en estado activo	Tipo 9mΩ / máximo 10mΩ
Consumo normal de corriente de trabajo	Tipo 10μA / máximo 15μA
Consumo corriente durante el sueño	Máximo 2,5 μA
Temperatura de funcionamiento	-40 °C ~ +85 °C

Tamaño $ Lista de embalaje

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 7

Diagrama del cable

FR-4 Cuadro de protección de la batería de iones de litio Batería ternaria de litio BMS 5S para automóviles electrónicos 8

Precauciones para el cableado:
1La instalación de la placa de protección requiere una cierta cantidad de conocimientos técnicos electrónicos.
2. Cuando el cableado, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, y luego inserte la placa protectora.
3La conexión entre el terminal de la batería B- y el terminal de la placa de protección B- debe ser corta y gruesa.De lo contrario, causará que el tablero de protección se cargue y descargue con anticipación y funcione mal..

4. Necesitas usar cables gruesos cuando cableas P+/P-. Los cables que son demasiado delgados y demasiado largos quemarán la tabla!

Preguntas frecuentes

¿Por qué te elegimos a ti?

* Podemos proporcionarle un servicio postventa eficiente, con más de 10 años de sólido apoyo técnico.

* Los productos han aprobado la certificación FCC, CE, ROHS y otras normas internacionales.

* Podemos proporcionarle el precio de la fábrica, le damos la bienvenida a visitar nuestra fábrica y proceso de producción.

¿Cuál es su gama de productos (tipo)?

*Somos especialistas en sistemas de gestión de baterías en los campos de las baterías de potencia, las baterías de almacenamiento de energía y las baterías de consumo.

*Utilizado principalmente para baterías LFP, Li-ino y LTO.

P3: ¿Cómo sé qué tipo de material y tipo de batería es mi batería?

* Por favor mire el cuerpo de la batería, si el voltaje normal de su batería muestra 3.2V, la batería es LiFePo4.

* Si el voltaje normal de su batería es de 3.6V o 3.7V, la batería es de iones de litio o Lto.

¿Tiene requisitos mínimos de pedido?

¿Puede ser personalizado? ¿Cuál es el tiempo de entrega para muestras y lotes?

*Nuestra cantidad mínima de pedido es de 1 pieza, la personalización ODM está disponible.

* Entrega de 1 a 3 días de las muestras existentes, 3 a 10 días de las muestras personalizadas.

P5: ¿Y si no puedo usarlo?

*Los productos regulares tienen videos de instrucción, también podemos apoyar la guía de video llamadas en línea de los ingenieros.

¿Cuáles son sus términos de pago?

*Aceptamos transferencias bancarias y pagos en efectivo, todos negociables. Método de pago: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

¿Cómo garantiza la calidad?

* Todos nuestros productos son sometidos a pruebas profesionales de laboratorio 100%, así como pruebas de envejecimiento repetidas.

* Obtuvo la certificación FCC, CE, ROHS y otras normas internacionales.

* Proporcionar 3 años de servicio de garantía postventa.

P8. ¿Cómo elegir un BMS adecuado para nuestra batería?

*Dependiendo del voltaje y la corriente que corresponda a su batería, puede consultar a nuestro servicio al cliente y le proporcionaremos el sistema de gestión de la batería más adecuado.

¿Cómo puedo contactar con usted?

*Tenemos servicio en línea las 7x24 horas, por favor déjanos un mensaje en línea.

*También puede contactarnos por correo electrónico, WhatsApp, WeChat, etc. (ver más abajo).

Nota: somos el fabricante de origen, tenemos nuestra propia marca para "EnerKey",Podemos personalizar el producto como su requisito ((Voltaje, alambre, Etc).

Podemos ofrecerle un precio competitivo en el mercado si tiene un pedido a granel, por favorNo dude en contactarnos..

Móvil y WhatsApp y Wechat:+86 15387469240 El número de teléfono es:;El correo electrónico: En la actualidad, la Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión.
