El equilibrio es uno de los aspectos más importantes de las baterías de iones de litio, ya que las baterías de iones de litio contienen múltiples grupos de células en paralelo y en serie.Las células paralelas son capaces de transferir energía entre sí y mantener un auto-equilibrio, pero las celdas de serie no pueden hacer esto.

En un escenario ideal, no tendrías que preocuparte por el equilibrio porque las células son todas iguales de todos modos.

En realidad, sin embargo, las variaciones en el proceso de fabricación y otros factores harán que incluso las baterías con células perfectamente compatibles terminen desequilibrándose.

El equilibrio activo puede redistribuir la energía entre los grupos de serie de una batería para garantizar que todos tengan el mismo estado de carga.Esto se hace con un circuito sofisticado que es capaz de conectarse al grupo de células de mayor voltaje, tomar el exceso de energía de él,

conectarse a un grupo de celdas de menor voltaje, y luego transferir la energía almacenada a ellos para ponerlos en equilibrio.el equilibrio activo es el enfoque más preciso y más rápido para el equilibrio de la batería.

En contraste, el equilibrio pasivo se basa en la ley de Ohm y las características naturales de la célula y la resistencia de equilibrio para llevar las células al mismo estado de carga.Este método funciona literalmente quemando el exceso de energía en los grupos de celdas de mayor voltaje,

Por lo tanto, el equilibrio pasivo es generalmente menos preciso y más lento que el equilibrio activo y en los casos en que los grupos celulares están significativamente desequilibrados,la corriente de equilibrio pasiva baja y lenta puede ser totalmente incapaz de equilibrar la batería.



Parámetros técnicos

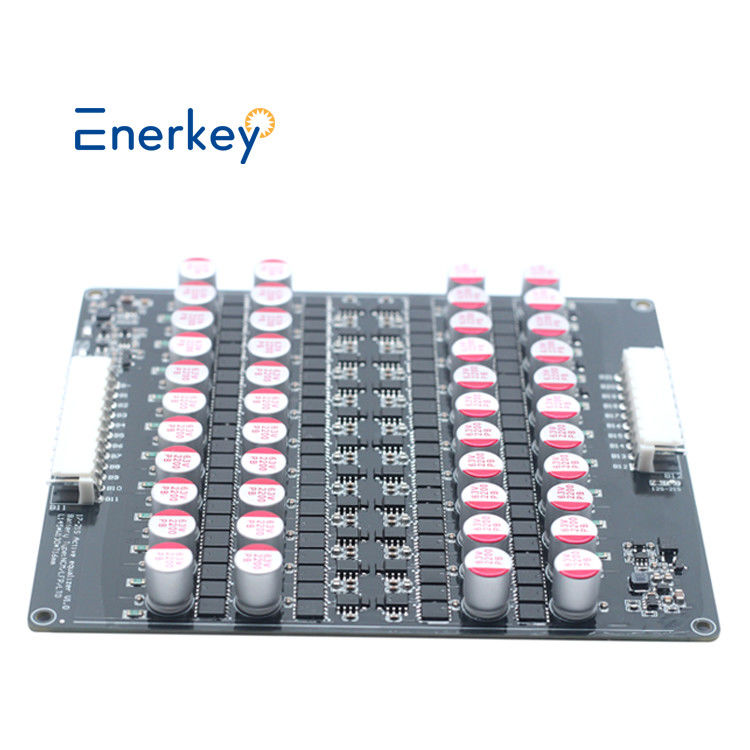

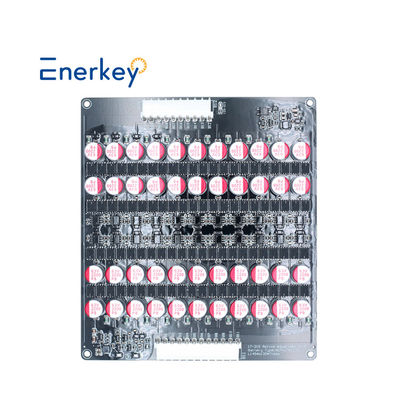

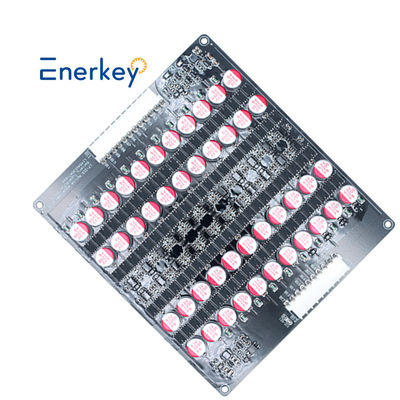

EnerKey BMS Balanceador activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balanceador Balanceador condensador
Modelo de producto	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:	El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga
Las cadenas de productos	16S	17S	21S
Cuerdas adecuadas	12-16S	13-17S	17-21S
ProductoTamaño ((mm)	El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	El importe de las pérdidas de crédito se determinará en función de las pérdidas de crédito.	El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.
Peso con caja	0.32kg	0.33kg	0.39kg
Tipo de batería	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad adecuada	30 a.h. hasta 300 a.h.
Precisión de la ecualización de voltaje	5 mV (valor típico)
Una cascada equilibrada	Apoya la cascada equilibrada para los paquetes de baterías, por ejemplo, puede cascar para 11S, 24S, 36S, 48S.... y así sucesivamente
Rango de recogida de voltaje de una sola célula	La versión NCM/LFP: 2.7V-4.2V
	Versión LTO: 1.8-4.2V
La baja tensión protege la tensión de sueño	La versión NCM/LFP < 2,7 V
	La versión LTO <1,8 V
Bajo protección de voltaje Comience a equilibrar la tensión	La versión NCM/LFP: 2.835V
	Versión LTO: 1.89V
Método de equilibrio	Patenteado (número de patente: ZL 2019 1 1259513.3) arquitectura equilibrada Método del condensador de ajuste, todo el paquete de baterías se equilibra al mismo tiempo. Puede añadir un interruptor para activar o desactivar manualmente el equilibrio.
Corriente de equilibrio	0.1V Presión diferencial 1A Corriente equilibrada
	la presión diferencial es proporcional a la corriente de equilibrio,
	la corriente de funcionamiento máxima permitida es de 5,5 A
Fuente de alimentación externa	Sin necesidad de una fuente de alimentación externa,
	dependiendo de la transferencia interna de energía de la batería para lograr la ecualización de la superficie.
Corriente de funcionamiento en reposo	7mA, la cuerda total consume energía
Corriente de espera en estado de suspensión	0.1mA (valor típico)
Temperatura de funcionamiento	-20 °C ~ +60 °C





Lista de embalaje

 Conexión por cable

Un solo EK-C21S5A admite el uso de paquetes de baterías de 17 y 18 y 19 y 20 y 21 cuerdas.

EK-C21S5A admite paquetes de baterías en cascada.

NOTA:Como se muestra en la figura anterior,puede haber múltiples fines comunes del intercambio de energía para que la eficiencia del equilibrio sea mayor;También es posible utilizar un solo extremo común del intercambio energético en la unión de dos módulos..

Los otros pies libres están suspendidos, y es mejor distribuir el número de cuerdas por igual en cada tablero. Si necesita el diagrama de cascada para más cuerdas, póngase en contacto con nuestro servicio en línea, Gracias.
