Métodos de equilibrio
Hay dos métodos principales para el equilibrio de carga de las celdas de batería: el equilibrio pasivo y el activo.El método natural de equilibrio pasivo de una cadena de celdas en serie sólo puede utilizarse para baterías a base de plomo y níquelEstos tipos de baterías se pueden poner en condiciones de sobrecarga ligera sin daños permanentes de la célula.

Cuando la sobrecarga es pequeña, el exceso de energía se libera aumentando la temperatura del cuerpo de la célula.Este circuito consiste en una resistencia de potencia conectada en serie con un transistor MOSFET de control.

Este método puede utilizarse para todos los tipos de baterías, pero es eficaz para un pequeño número de celdas en serie.Este método de equilibrio no depende de las características químicas de las células, y puede utilizarse para la mayoría de los tipos de baterías modernas.

Existen varios tipos de métodos de equilibrio activo basados en el tipo de transferencia de energía. La transferencia de energía puede ser de una celda a toda la batería, de la batería entera a una celda,o de una célula a otraCada transferencia de energía se basa en el tipo de convertidor DC-DC dedicado.

La energía se transfiere de la célula más fuerte a toda la batería u otras células, y de la batería u otras células a la célula más débil.



Parámetros técnicos

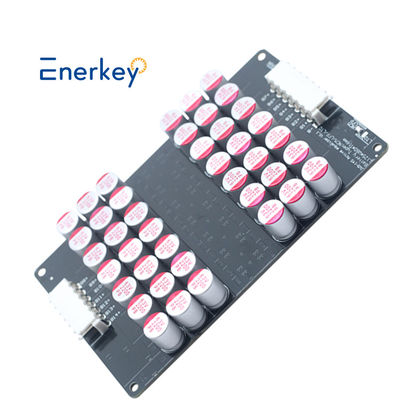

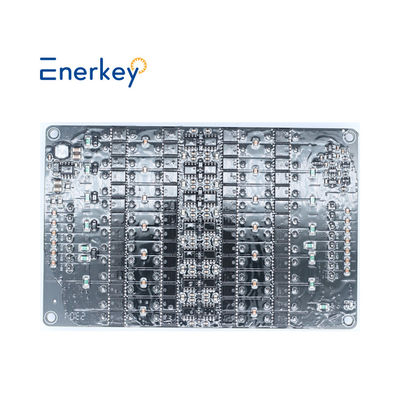

EnerKey BMS Balanceador activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balanceador Balanceador condensador
Modelo de producto	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:	Se aplicará el procedimiento siguiente:
Las cadenas de productos	10S	12S	14S
Cuerdas adecuadas	8 a 10 S	9-12S	9-14S
ProductoTamaño ((mm)	El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	El valor de las pérdidas se calculará en función de las pérdidas anuales.	El valor de las pérdidas de crédito se calculará en función de las pérdidas de crédito.
Peso con caja	0.24kg	0.25kg	0.28kg
Tipo de batería	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad adecuada	30 a.h. hasta 300 a.h.
Precisión de la ecualización de voltaje	5 mV (valor típico)
Una cascada equilibrada	Apoya la cascada equilibrada para los paquetes de baterías, por ejemplo, puede cascar para 11S, 24S, 36S, 48S.... y así sucesivamente
Rango de recogida de voltaje de una sola célula	La versión NCM/LFP: 2.7V-4.2V
	Versión LTO: 1.8-4.2V
La baja tensión protege la tensión de sueño	La versión NCM/LFP < 2,7 V
	La versión LTO <1,8 V
Bajo protección de voltaje Comience a equilibrar la tensión	La versión NCM/LFP: 2.835V
	Versión LTO: 1.89V
Método de equilibrio	Patenteado (número de patente: ZL 2019 1 1259513.3) arquitectura equilibrada Método del condensador de ajuste, todo el paquete de baterías se equilibra al mismo tiempo. Puede añadir un interruptor para activar o desactivar manualmente el equilibrio.
Corriente de equilibrio	0.1V Presión diferencial 1A Corriente equilibrada
	la presión diferencial es proporcional a la corriente de equilibrio,
	la corriente de funcionamiento máxima permitida es de 5,5 A
Fuente de alimentación externa	Sin necesidad de una fuente de alimentación externa,
	dependiendo de la transferencia interna de energía de la batería para lograr la ecualización de la superficie.
Corriente de funcionamiento en reposo	7mA, la cuerda total consume energía
Corriente de espera en estado de suspensión	0.1mA (valor típico)
Temperatura de funcionamiento	-20 °C ~ +60 °C





Lista de embalaje

 Conexión por cable

Un solo EK-C14S5A admite el uso de 9 y 10 y 11 y 12 y 13 y 14 paquetes de baterías de cuerda.



EK-C14S5A admite paquetes de baterías en cascada.

NOTA:Como se muestra en la figura anterior,puede haber múltiples fines comunes del intercambio de energía para que la eficiencia del equilibrio sea mayor;También es posible utilizar un solo extremo común del intercambio energético en la unión de dos módulos..

Los otros pies libres están suspendidos, y es mejor distribuir el número de cuerdas por igual en cada tablero. Si necesita el diagrama de cascada para más cuerdas, póngase en contacto con nuestro servicio en línea, Gracias.

 Preguntas frecuentes

¿Por qué te elegimos a ti?

* Podemos proporcionarle un servicio postventa eficiente, con más de 10 años de sólido apoyo técnico.

* Los productos han aprobado la certificación FCC, CE, ROHS y otras normas internacionales.

* Podemos proporcionarle el precio de la fábrica, le damos la bienvenida a visitar nuestra fábrica y proceso de producción.

¿Cuál es su gama de productos (tipo)?

*Somos especialistas en sistemas de gestión de baterías en los campos de las baterías de potencia, las baterías de almacenamiento de energía y las baterías de consumo.

*Utilizado principalmente para baterías LFP, Li-ino y LTO.

P3: ¿Cómo sé qué tipo de material y tipo de batería es mi batería?

* Por favor mire el cuerpo de la batería, si el voltaje normal de su batería muestra 3.2V, la batería es LiFePo4.

* Si el voltaje normal de su batería es de 3.6V o 3.7V, la batería es de iones de litio o Lto.

¿Tiene requisitos mínimos de pedido?

¿Puede ser personalizado? ¿Cuál es el tiempo de entrega para muestras y lotes?

*Nuestra cantidad mínima de pedido es de 1 pieza, la personalización ODM está disponible.

* Entrega de 1 a 3 días de las muestras existentes, 3 a 10 días de las muestras personalizadas.

P5: ¿Y si no puedo usarlo?

*Los productos regulares tienen videos de instrucción, también podemos apoyar la guía de video llamadas en línea de los ingenieros.

¿Cuáles son sus términos de pago?

*Aceptamos transferencias bancarias y pagos en efectivo, todos negociables. Método de pago: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

¿Cómo garantiza la calidad?

* Todos nuestros productos son sometidos a pruebas profesionales de laboratorio 100%, así como pruebas de envejecimiento repetidas.

* Obtuvo la certificación FCC, CE, ROHS y otras normas internacionales.

* Proporcionar 3 años de servicio de garantía postventa.

P8. ¿Cómo elegir un BMS adecuado para nuestra batería?

*Dependiendo del voltaje y la corriente que corresponda a su batería, puede consultar a nuestro servicio al cliente y le proporcionaremos el sistema de gestión de la batería más adecuado.
