En el equilibrio activo, la energía se extrae de la célula más cargada y se transfiere a las células menos cargadas, generalmente a través de convertidores basados en condensadores, inductores o CC-CC.

El equilibrio activo intenta redistribuir la energía de las celdas con carga completa a las que tienen un estado de carga más bajo.La energía puede ser extraída de una célula a un SOC más alto cambiando un condensador de depósito en el circuito con la célula,

Luego desconectando el condensador y reconectándolo a una célula con un SOC más bajo, o a través de un convertidor de CC a DC conectado a través de todo el paquete.algo de energía todavía se desperdicia como calorA pesar de las ventajas obvias,

el coste adicional y la complejidad de una topología de balance activo pueden ser sustanciales y no siempre tienen sentido en función de la aplicación.

Otra variante que a veces se usa en los paquetes de baterías de bicicletas eléctricas utiliza un conector de varios pines con una resistencia y un diodo en serie en cada nodo:Como las gotas son conocidas el cargador entonces aplica ya sea una corriente de descarga adecuada o cargas las células débiles hasta que todos leen el mismo voltaje terminal cargado.

Esto tiene la ventaja de reducir ligeramente el peso del paquete y disminuir la atracción parasitaria, así como de permitir el equilibrio en varios puntos.



Parámetros técnicos

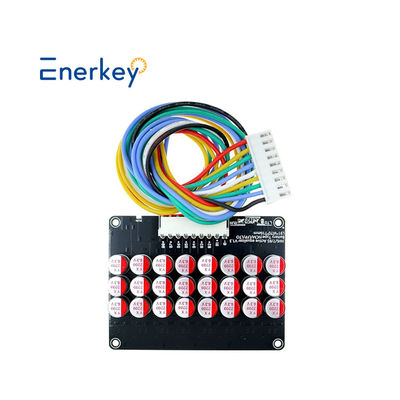

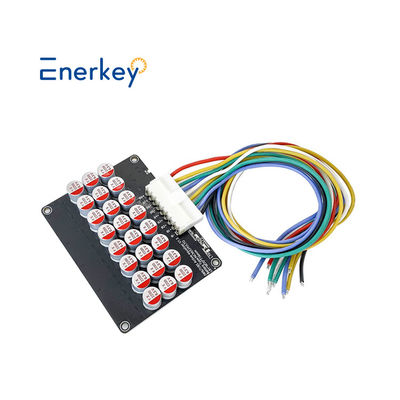

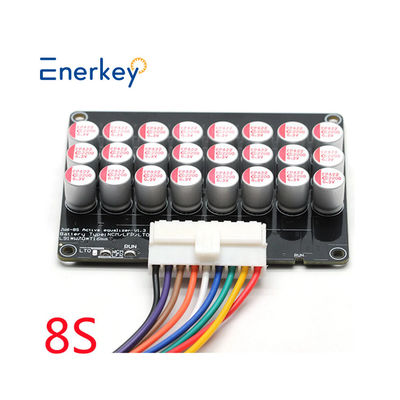

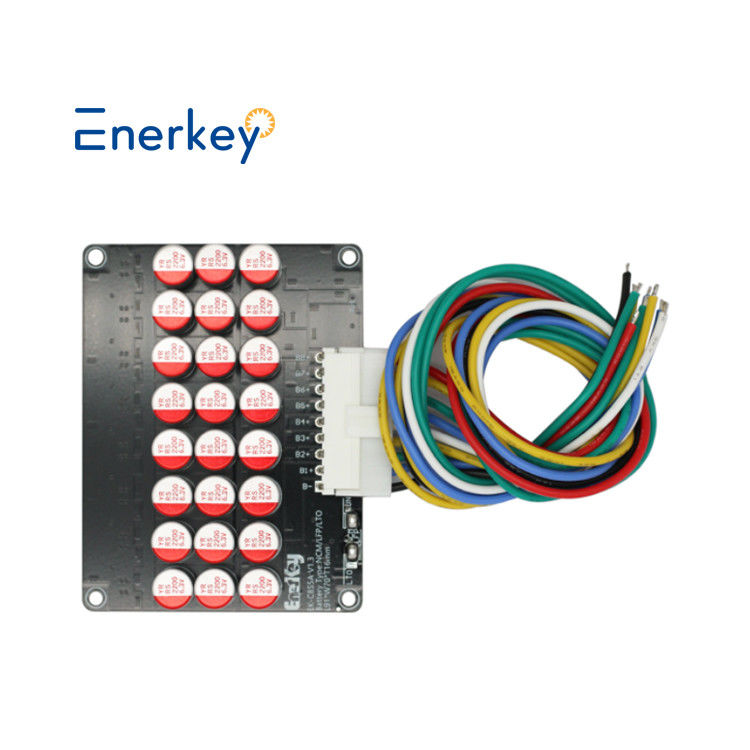

EnerKey BMS Balanceador activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balanceador Balanceador condensador
Modelo de producto	El punto de referencia es el punto de referencia.	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los vehículos.	Se trata de un sistema de control de las emisiones de gases de escape.
Las cadenas de productos	6S	7S	8S
Cuerdas adecuadas	4 a 6S	5 a 7S	6 a 8S
ProductoTamaño ((mm)	El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	El importe de las pérdidas se calculará en función de las pérdidas anuales.
Peso con caja	0.16kg	0.18kg	0.19kg
Tipo de batería	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad adecuada	30 a.h. hasta 300 a.h.
Precisión de la ecualización de voltaje	5 mV (valor típico)
Una cascada equilibrada	Apoya la cascada equilibrada para los paquetes de baterías, por ejemplo, puede cascar para 11S, 24S, 36S, 48S.... y así sucesivamente
Rango de recogida de voltaje de una sola célula	La versión NCM/LFP: 2.7V-4.2V
	Versión LTO: 1.8-4.2V
La baja tensión protege la tensión de sueño	La versión NCM/LFP < 2,7 V
	La versión LTO <1,8 V
Bajo protección de voltaje Comience a equilibrar la tensión	La versión NCM/LFP: 2.835V
	Versión LTO: 1.89V
Método de equilibrio	Patenteado (número de patente: ZL 2019 1 1259513.3) arquitectura equilibrada Método del condensador de ajuste, todo el paquete de baterías se equilibra al mismo tiempo. Puede añadir un interruptor para activar o desactivar manualmente el equilibrio.
Corriente de equilibrio	0.1V Presión diferencial 1A Corriente equilibrada
	la presión diferencial es proporcional a la corriente de equilibrio,
	la corriente de funcionamiento máxima permitida es de 5,5 A
Fuente de alimentación externa	Sin necesidad de una fuente de alimentación externa,
	dependiendo de la transferencia interna de energía de la batería para lograr la ecualización de la superficie.
Corriente de funcionamiento en reposo	7mA, la cuerda total consume energía
Corriente de espera en estado de suspensión	0.1mA (valor típico)
Temperatura de funcionamiento	-20 °C ~ +60 °C





Lista de embalaje

 Conexión por cable

Un solo EK-C8S5A admite el uso de paquetes de baterías de 6 y 7 y 8 cuerdas. El método de cableado es el siguiente:

EK-C8S5A admite paquetes de baterías en cascada.

NOTA:Como se muestra en la figura anterior,puede haber múltiples fines comunes del intercambio de energía para que la eficiencia del equilibrio sea mayor;También es posible utilizar un solo extremo común del intercambio energético en la unión de dos módulos..Los otros pies libres están suspendidos, y es mejor distribuir el número de cuerdas por igual en cada tabla.Si necesita el diagrama de cascada para más cuerdas, por favor póngase en contacto con nuestro servicio en línea, Gracias.
