Los equilibradores se clasifican en sistemas pasivos y activos:

Equilibradores pasivos: Estos sistemas nivelan la carga disipando el exceso de energía de las células más cargadas como calor.Este proceso es más simple y menos costoso, pero no es energéticamente eficiente, ya que el exceso de carga no se reutiliza sino que se pierde.

Equilibradores activos: En contraste, los equilibradores activos redistribuyen la energía de las células con una carga más alta a las que tienen una carga más baja.Este método no sólo mantiene el equilibrio, sino que también conserva energía dentro del sistema de baterías, mejorando la eficiencia general..

Equilibrio de las células pasivas
El equilibrio de la célula pasiva es completamente diferente de su contraparte activa. En el circuito de equilibrio pasivo, no hay transferencia de carga de la célula alta a la célula baja.toda la energía extra de la célula alta se disipa en forma de calor.

Esto se hace añadiendo resistencias delante de la célula. La energía adicional se quema hasta que el estado de carga de la célula alta coincide con el SOC de la célula baja.

Hay dos tipos de circuitos de equilibrio celular pasivo:

Equilibrio de desviación fija
En el equilibrio de derivación fija, las resistencias limitan el voltaje máximo que las celdas pueden alcanzar.la energía adicional suministrada se da a la resistencia de derivación.

Divisiona esta energía en forma de calor.

Balanceador de desvío
El balanceo de derivación de interruptores funciona mediante el uso de varios interruptores y un sensor de voltaje.Hay dos modos: continuo y de detección de voltaje.El modo continuo permite que la célula funcione en condiciones normales de trabajo.

El modo de detección enciende los sensores de voltaje y equilibra cualquier desigualdad con las resistencias.



Parámetros técnicos

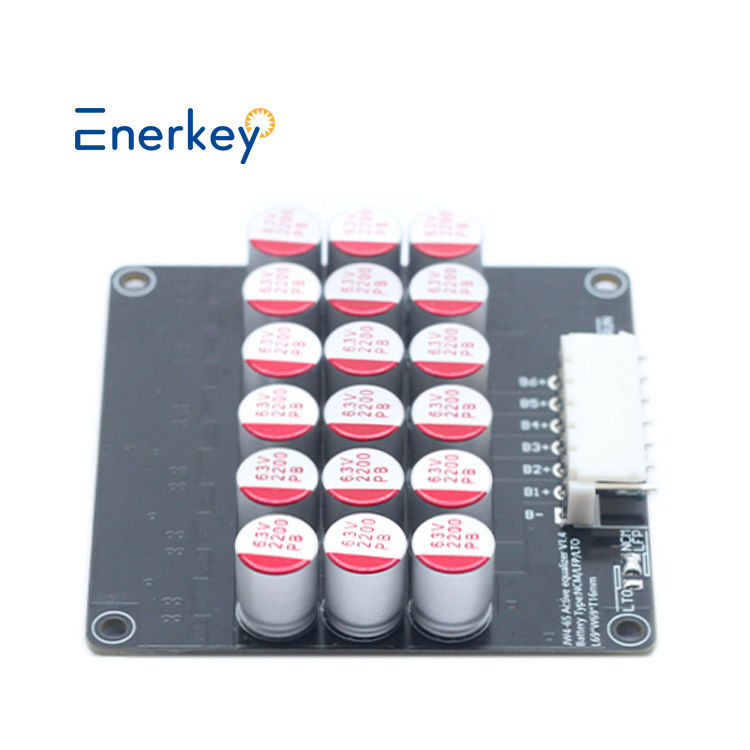

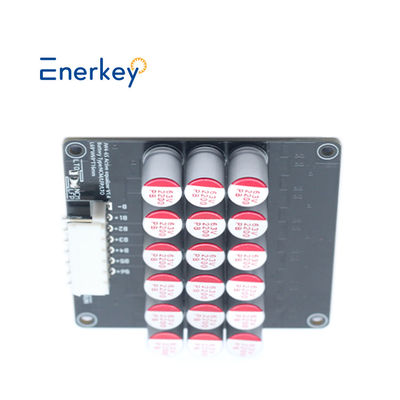

EnerKey BMS Balanceador activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balanceador Balanceador condensador
Modelo de producto	El punto de referencia es el punto de referencia.	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los vehículos.	Se trata de un sistema de control de las emisiones de gases de escape.
Las cadenas de productos	6S	7S	8S
Cuerdas adecuadas	4 a 6S	5 a 7S	6 a 8S
ProductoTamaño ((mm)	El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	El importe de las pérdidas se calculará en función de las pérdidas anuales.
Peso con caja	0.16kg	0.18kg	0.19kg
Tipo de batería	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad adecuada	30 a.h. hasta 300 a.h.
Precisión de la ecualización de voltaje	5 mV (valor típico)
Una cascada equilibrada	Apoya la cascada equilibrada para los paquetes de baterías, por ejemplo, puede cascar para 11S, 24S, 36S, 48S.... y así sucesivamente
Rango de recogida de voltaje de una sola célula	La versión NCM/LFP: 2.7V-4.2V
	Versión LTO: 1.8-4.2V
La baja tensión protege la tensión de sueño	La versión NCM/LFP < 2,7 V
	La versión LTO <1,8 V
Bajo protección de voltaje Comience a equilibrar la tensión	La versión NCM/LFP: 2.835V
	Versión LTO: 1.89V
Método de equilibrio	Patenteado (número de patente: ZL 2019 1 1259513.3) arquitectura equilibrada Método del condensador de ajuste, todo el paquete de baterías se equilibra al mismo tiempo. Puede añadir un interruptor para activar o desactivar manualmente el equilibrio.
Corriente de equilibrio	0.1V Presión diferencial 1A Corriente equilibrada
	la presión diferencial es proporcional a la corriente de equilibrio,
	la corriente de funcionamiento máxima permitida es de 5,5 A
Fuente de alimentación externa	Sin necesidad de una fuente de alimentación externa,
	dependiendo de la transferencia interna de energía de la batería para lograr la ecualización de la superficie.
Corriente de funcionamiento en reposo	7mA, la cuerda total consume energía
Corriente de espera en estado de suspensión	0.1mA (valor típico)
Temperatura de funcionamiento	-20 °C ~ +60 °C

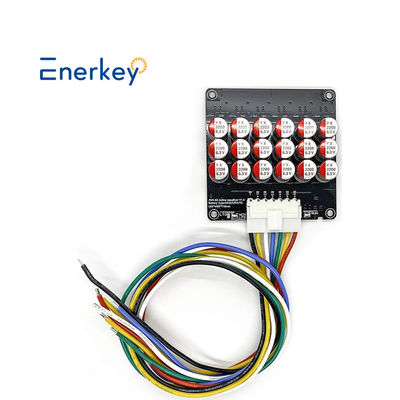

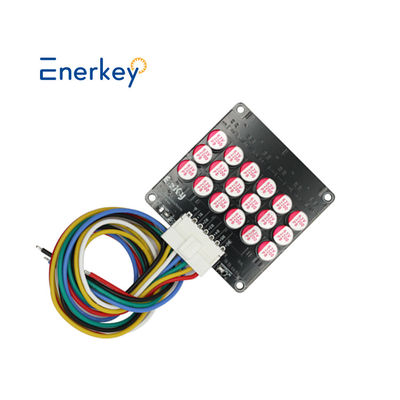

Lista de embalaje

 Conexión por cable

Un solo EK-C6S5A admite el uso de 4 y 5 y 6 paquetes de baterías de cuerda.

EK-C6S5A admite paquetes de baterías en cascada.

NOTA:Como se muestra en la figura anterior,puede haber múltiples fines comunes del intercambio de energía para que la eficiencia del equilibrio sea mayor;También es posible utilizar un solo extremo común del intercambio energético en la unión de dos módulos..Los otros pies libres están suspendidos, y es mejor distribuir el número de cuerdas por igual en cada tabla.Si necesita el diagrama de cascada para más cuerdas, por favor póngase en contacto con nuestro servicio en línea, Gracias.
