1Voltado de trabajo: 2.7V-4.2V, adecuado para la batería de litio de polímero ternario NCM (Li-ion), batería de litio de fosfato de hierro (LiFePO4).

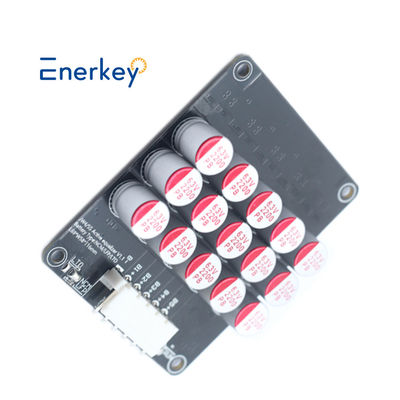

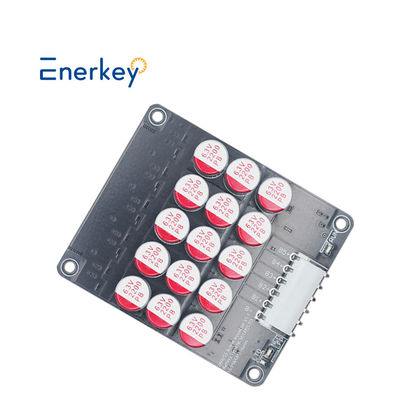

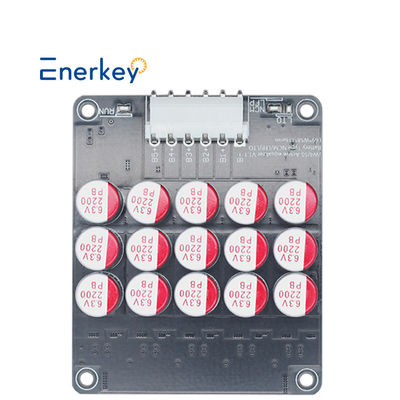

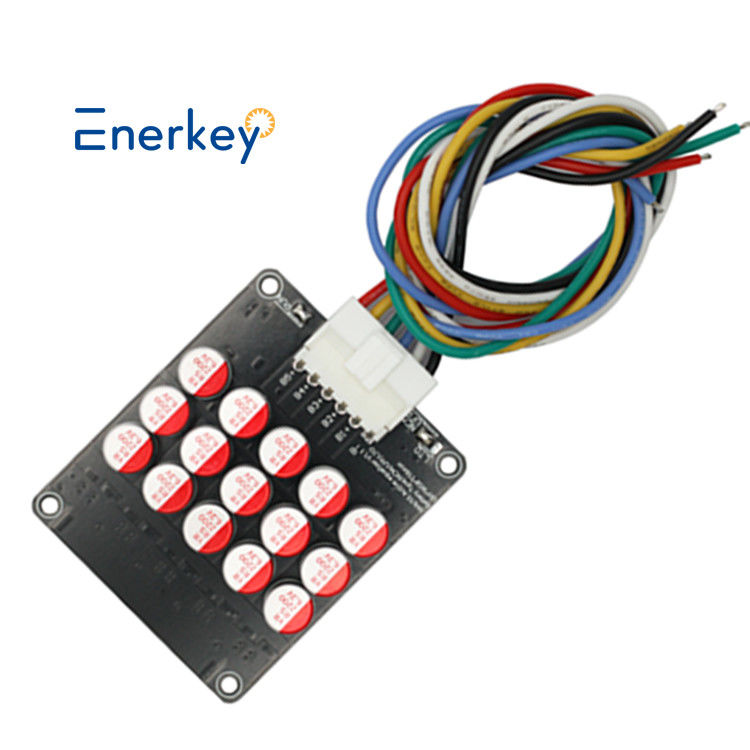

2Principio de funcionamiento: transportador de carga de transferencia Flycap-condensador, la placa Balancer está conectada a la batería para iniciar el trabajo de equilibrio, utilizando el nuevo original MOS de resistencia interna ultrabaja,PCB de 2 oz de espesor de cobre,

3. Corriente de equilibrio 0-5.5A, cuanto más equilibrada sea la corriente de la batería Pequeña, reservada para la posición de cableado del interruptor inactivo, la corriente de trabajo en modo de apagado inactivo es inferior a 0,1mA,y la precisión del voltaje de equilibrio está dentro de 5mv!

Durante la carga, la célula más fuerte determinará el voltaje de corte de todo el paquete, por lo que las células de baja capacidad se sobrecargarán.mientras descarga las celdas de baja capacidad se sobrecargará.

La sobrecarga y sobre descarga de una sola célula disminuyen el rendimiento de otras células también.Se requiere el equilibrio de la batería LiFePO4 para mantener el nivel de rendimiento de todas las células y evitar la sobrecarga y la sobre descarga..

Hay múltiples formas de lograr una función de equilibrio activo para las baterías LiFePO4. Estas formas difieren en el diseño del circuito.

Circuito basado en inductores
Circuito de inductor único: Opción barata de circuito de equilibrio de células. También es uno de los tamaños más pequeños.
Circuito de inductor múltiple: más caro que el circuito de inductor único. Sin embargo, la velocidad de equilibrio es más rápida. También tiene una mejor eficiencia.
Circuito basado en transformadores
Circuito de transformador único: más rápido que los circuitos basados en inductores.
Circuito de transformadores múltiples: equilibración de células más rápida. Sin embargo, son costosos y el circuito es muy complejo.
Circuito basado en condensadores
Circuito de condensador único: Un circuito de condensador único utiliza un condensador para toda la batería. Por lo tanto, se requieren muchos interruptores para controlar el voltaje de carga de cada célula.Además, necesita un sistema inteligente para controlar la función de conmutación.
Circuito de condensadores múltiples: Hay una serie de condensadores para cada célula de batería.No hay necesidad de sensores y controles complejos.

EK-C5S5A admite paquetes de baterías en cascada.

NOTA:Como se muestra en la figura anterior,puede haber múltiples fines comunes del intercambio de energía para que la eficiencia del equilibrio sea mayor;También es posible utilizar un solo extremo común del intercambio energético en la unión de dos módulos..Los otros pies libres están suspendidos, y es mejor distribuir el número de cuerdas por igual en cada tabla.Si necesita el diagrama de cascada para más cuerdas, por favor póngase en contacto con nuestro servicio en línea, Gracias.
