A medida que aumenta el número de ciclos de la batería, la tasa de degradación de la capacidad de la batería es inconsistente, lo que lleva a un grave desequilibrio en el voltaje de la batería. El “efecto barril de la batería” influirá en la vida útil de su batería. Por eso necesita un equilibrador activo para sus paquetes de baterías.



A diferencia del equilibrador inductivo, el equilibrador capacitivo puede lograr el equilibrio de todo el grupo. No necesita diferencia de voltaje entre baterías adyacentes para comenzar el equilibrio. Después de activar el dispositivo, cada voltaje de la batería reducirá la degradación de la capacidad causada por el efecto barril de la batería y prolongará la duración del problema.



Parámetros técnicos

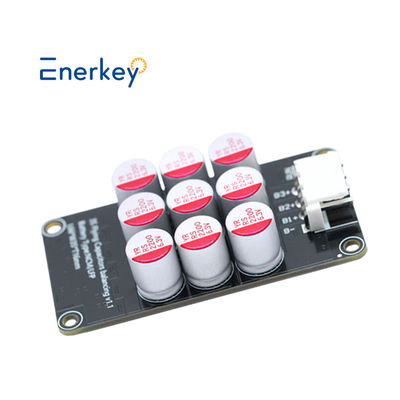

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer

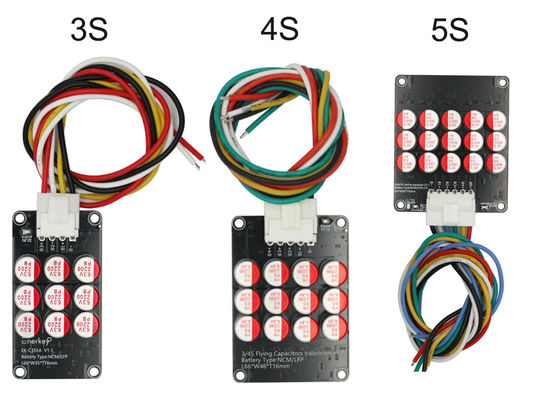

Cadenas de productos	3S	4S	5S
Cadenas adecuadas	3S	3-4S	4-5S
Producto Tamaño (mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Peso con caja	0,12 kg	0,13 kg	0,15 kg
Tipo de batería	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacidad adecuada	30ah-300ah
Cascada equilibrada	Admite cascada equilibrada para paquetes de baterías, por ejemplo, puede conectarse en cascada para 11S, 24S, 36S, 48S... y así sucesivamente
Rango de recolección de voltaje de celda única	Versión NCM/LFP: 2,7 V-4,2 V
	Versión LTO: 1,8-4,2 V
Voltaje de suspensión de protección contra subtensión	Versión NCM/LFP＜2,7 V
	Versión LTO＜1,8 V
Método de equilibrio	Arquitectura patentada (N.º de patente: ZL 2019 1 1259513.3) Método de capacitor de ajuste de arquitectura equilibrada, todo el paquete de baterías se equilibra al mismo tiempo. Conéctese al paquete de baterías para el equilibrio automático (predeterminado). Puede agregar un interruptor para activar o desactivar el equilibrio manualmente.
Corriente de equilibrio	Presión diferencial de 0,1 V 1A Corriente equilibrada,
	la presión diferencial es proporcional a la corriente equilibrada,
	la corriente de funcionamiento máxima permitida es de 5,5 A
Precisión de ecualización de voltaje	5 mV (valor típico)
Fuente de alimentación externa	No necesita una fuente de alimentación externa,
	confiando en la transferencia de energía interna de la batería para lograr la ecualización adyacente.
Corriente de funcionamiento en reposo	7 mA, la cadena total consume energía
Corriente de espera en reposo	0,1 mA (valor típico)
Temperatura de funcionamiento	-20℃ ~ +60℃





Lista de embalaje

 Conexión de cable

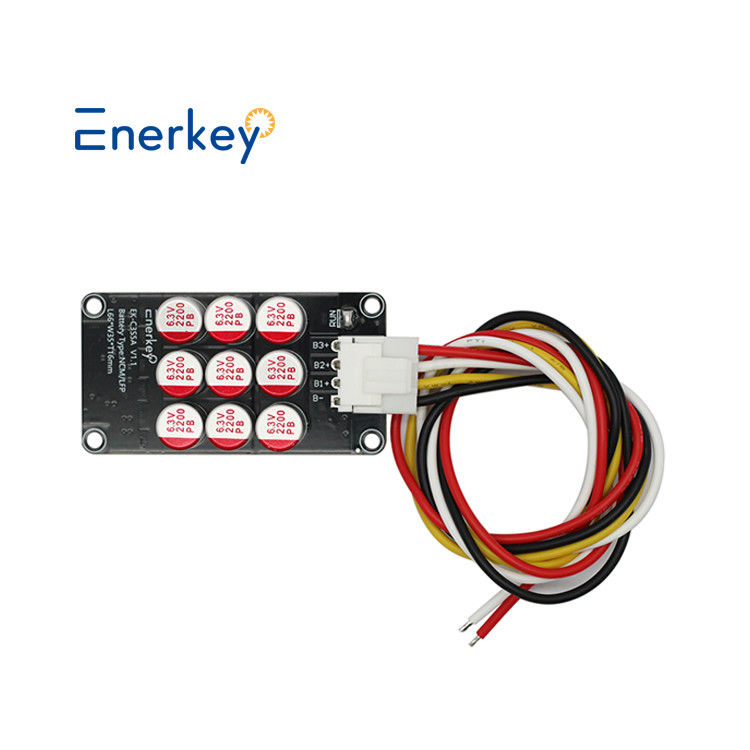

Un solo EK-C3S5A admite el uso de paquetes de baterías de 3 cadenas. El método de cableado es el siguiente:

EK-C3S5A admite paquetes de baterías en cascada. Por ejemplo, 2 piezas de 3s en cascada a 5s, vea el siguiente dibujo:

NOTA: Como se muestra en la figura anterior, puede haber múltiples extremos comunes de intercambio de energía para que la eficiencia del equilibrio sea mayor; También es posible usar solo un extremo común del intercambio de energía en la unión de dos módulos. Los otros pies libres están suspendidos, y es mejor distribuir el número de cadenas por igual en cada placa. Si necesita el diagrama en cascada para más cadenas, comuníquese con nuestro servicio en línea, gracias.
