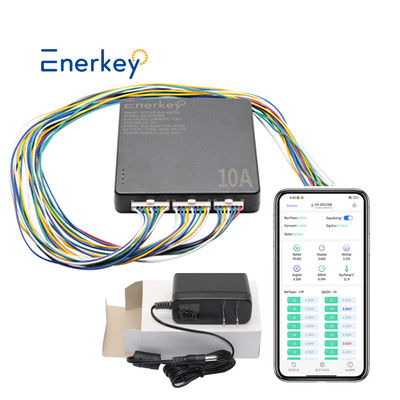

Equalizador de balanzador activo inteligente 24s 12-72volt 10A máximo - NMC / LFP - Para paquetes de baterías de litio



La batería de capacidad de 100AH puede alcanzar menos de 5MV después de estar completamente cargada y equilibrada. Cuanto menor sea la capacidad, mejor será el efecto.



Cómo juzgar el estado de funcionamiento del balanceador:

1Después de que el balanceador se encienda, el indicador del balanceador se iluminará.

2Utilizando un medidor de CC de sujeción, puede medir la corriente de equilibrio en cada cable de equilibrio.

3 - Mediante la medición y comparación del cambio de voltaje de cada serie de baterías y el cambio de diferencia de voltaje general para determinar si se está equilibrando.

4- Al medir el voltaje total de la batería después de cargarla, podemos juzgar si se ha incrementado y mejorado.

5- Se puede medir si hay una caída de voltaje en ambos extremos de cada cable de equilibrio para juzgar si hay corriente de equilibrio.



• Antes de cablear, debe quitar los conectores. La secuencia de todos los cables debe ser correcta. Utilice el multimetro para comprobar que todos los cables son correctos, luego conecte el conector.
• La primera vez que se utilice debe utilizar el cargador para cargar. Mantenga el cargador cargado hasta que esté satisfecho. La relación entre el ecualizador y el BMS



Parámetros técnicos

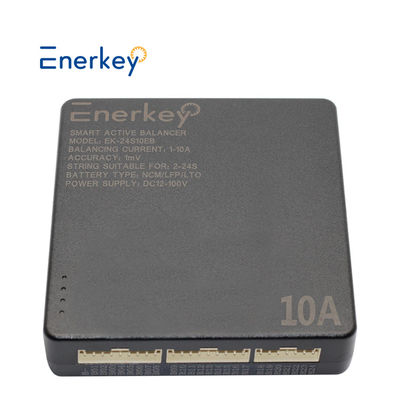

Modelo de producto	10A Balanceador activo inteligente para 2-24 (EK-24S10EB)
Tipo de batería admitido	Los datos de los datos de los Estados miembros de la Unión y de los Estados miembros de la Unión se publicarán en el Diario Oficial de la Unión Europea.
Rango de recogida de voltaje de una sola célula	1.5V~4.5V
La baja tensión protege la tensión de sueño	APP puede ser personalizado Configuración:1.5-4.2V
Método de equilibrio	Transferencia de tiempo compartida de un solo canal, transferencia de energía punto a punto
Protección inversa	Poder de apoyo para el desorden en la detección/protección
Corriente de equilibrio	APP puede ser personalizado Configuración: 1A ~ 10A
Si se requiere una fuente de alimentación externa	Funcionamiento por batería ((Precisión:3mV) Fuente de alimentación de corriente continua (precisión:1 mV)
Fuente de alimentación externa	de 12 a 120 V de corriente continua
Precisión de la ecualización de voltaje	APP puede ser personalizado Configuraciones:1mV(TYP)
Función de detección de fallos de alimentación	Apoyo
Función de protección de alambre incorrecta	Apoyo
Función de alarma de fallo	Apoyo
El ruido	APP puede ser personalizado Configuración
Disipación de energía	En el equilibrio ≤ 1W, en el equilibrio de parada ≤ 0,5W.
Temperatura de funcionamiento	-20 °C ~ +55 °C
Aplicación	Estación de energía solar, pequeños electrodomésticos

Lista de embalaje

 Manual de uso

Instalación y uso de la APP

APP ajustes personalizados: 1-10A, debido a la tecnología de corriente constante y voltaje constante, La corriente equilibrada es independiente de la diferencia de presión de la batería.

La aplicación tiene versión para Android e IOS.

1) Los usuarios de IOS descargan la APP: Busque "Enerkey" en la App Store para descargar

2) Los usuarios de Android descargan la APP:

3) De acuerdo con su tipo de batería y número de cadena de la batería, cambiar los parámetros en APP

4) En la APP, puede ver el voltaje total, el voltaje medio, la diferencia de voltaje máximo del paquete de baterías, y la información sobre el voltaje y la resistencia de la línea de cada batería.También hay una función de alarma para detectar la temperatura de equilibrio, temperatura MOS, y la temperatura de la batería en tiempo real.



Diagrama de cableado

El uso de energía de la batería o de la fuente de alimentación del adaptador de CC, su método de cableado es el mismo, solo las siguientes dos diferencias:
1 soporte de alimentación de la batería 4S-24S, precisión de equilibrio de voltaje ±3mV;
2 Adaptador de corriente continua soporte de alimentación 2S-24S, precisión de equilibrio de voltaje ±1mV. La siguiente figura muestra cómo instalar y conectar el paquete de baterías 24S:

EK-24S10EB admite el uso en cascada, y al menos una batería entre cada dos ecualizadores es el "fin común del intercambio de energía".Lo siguiente utiliza el 36S como ejemplo para describir cómo instalar y conectar cables:

Advertencia:
1Cuando se utiliza en cascada, hay al menos un "excambio de energía común" entre cada dos ecualizadores.

2.Durante el uso en cascada, compruebe si el cableado está mal repetidamente. Si no se puede utilizar después de la conexión, póngase en contacto con el personal de posventa para consultar el diagrama de cascada correspondiente.
