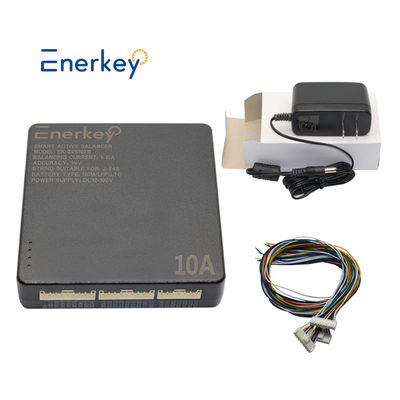

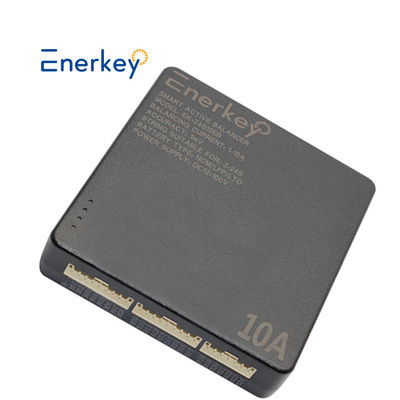

10A Smart Active Balancer Precisión de equilibrio 1MV 12V 24V 36V 48V 72V Lifepo4 Batería Balance Board Bicicleta eléctrica

Principio de ecualización activa del supercondensador
El principio básico de la tecnología de ecualización activa consiste en utilizar el condensador ultrapólico como medio de almacenamiento temporal de energía,cargar la batería con el voltaje más alto al condensador de ultra-polo, y luego liberar la energía del condensador de ultra-polo a la batería con el voltaje más bajo. igual.

La tecnología de corriente constante DC-DC asegura que la corriente sea constante independientemente de si la batería está cargada o descargada.
1Cada vez que se transfiere la energía, la compensación más alta se lleva a la más baja, lo que evita ciclos de carga y descarga inválidos y casi no tiene ningún impacto en la duración de la batería.
2La tecnología DC-DC de flujo cruzado asegura una corriente de ecualización constante y no afectará a la capacidad de ecualización debido a la pequeña diferencia de voltaje entre las baterías.
3Sólo se necesitan dos procesos de transferencia de energía para completar la ecualización de la batería de alta a baja, y la eficiencia de ecualización no se ve afectada por la distancia entre las baterías,que mejora en gran medida la eficiencia de la ecualizaciónLa eficiencia promedio es 0,95 al cuadrado a aproximadamente 0.9.

Corriente de equilibrio:

La corriente de ecualización no tiene un tamaño fijo, y la diferencia de voltaje de cada cadena de baterías determina la corriente de ecualización.

A medida que avanza la ecualización, la diferencia de voltaje también cambia, y también lo hace la corriente de ecualización.

Teóricamente, la corriente máxima de equilibrio sigue las siguientes reglas:

cada caída de 0,1 V, la corriente máxima de ecualización es de 10 A

Por ejemplo:

Equalizador 4S, si la diferencia máxima de voltaje de la batería es de 0,3 V, la corriente de equilibrio máxima que se puede medir es de aproximadamente 4,5 A.
El valor de la corriente es el valor de la corriente.

En la medición real, esta corriente puede no necesariamente ser medida con tanta precisión.

Porque todas las baterías están en equilibrio, es decir, puede haber corriente en cada línea, y la dirección de cada corriente puede ser diferente.

Esto cancelará parcialmente la corriente.

APP ajustes personalizados: 1-10A, debido a la tecnología de corriente constante y voltaje constante, La corriente equilibrada es independiente de la diferencia de presión de la batería.

La aplicación tiene versión para Android e IOS.

1) Los usuarios de IOS descargan la APP: Busque "Enerkey" en la App Store para descargar

2) Los usuarios de Android descargan la APP:

3) De acuerdo con su tipo de batería y número de cadena de la batería, cambiar los parámetros en APP

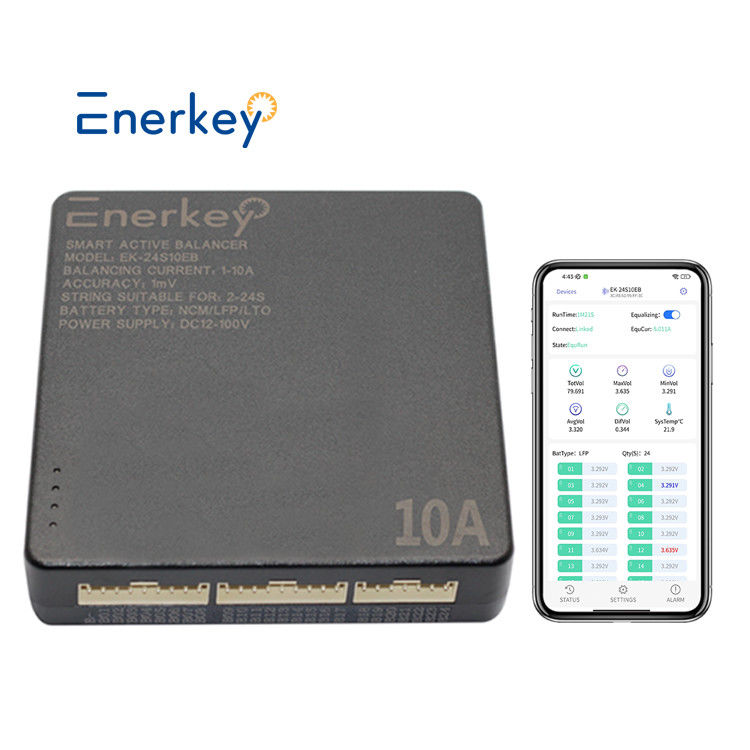

4) En la APP, puede ver el voltaje total, el voltaje medio, la diferencia de voltaje máximo del paquete de baterías, y la información sobre el voltaje y la resistencia de la línea de cada batería.También hay una función de alarma para detectar la temperatura de equilibrio, temperatura MOS, y la temperatura de la batería en tiempo real.

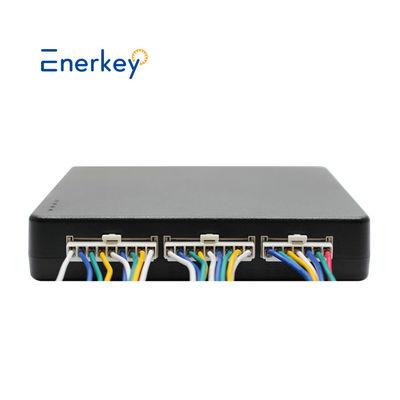

Diagrama de cableado

El uso de energía de la batería o de la fuente de alimentación del adaptador de CC, su método de cableado es el mismo, solo las siguientes dos diferencias:
1 soporte de alimentación de la batería 4S-24S, precisión de equilibrio de voltaje ±3mV;
2 Adaptador de corriente continua soporte de alimentación 2S-24S, precisión de equilibrio de voltaje ±1mV. La siguiente figura muestra cómo instalar y conectar el paquete de baterías 24S:

EK-24S10EB admite el uso en cascada, y al menos una batería entre cada dos ecualizadores es el "fin común del intercambio de energía".Lo siguiente utiliza el 36S como ejemplo para describir cómo instalar y conectar cables:

Advertencia:
1Cuando se utiliza en cascada, hay al menos un "excambio de energía común" entre cada dos ecualizadores.

2.Durante el uso en cascada, compruebe si el cableado está mal repetidamente. Si no se puede utilizar después de la conexión, póngase en contacto con el personal de posventa para consultar el diagrama de cascada correspondiente.
