Parámetros principales
Tipos de paquetes de baterías compatibles: litio ternario 3S (11,1 V), LiFePO4 (9,9 V)
Corriente de equilibrio: 5A de corriente de trabajo continua, corriente de protección instantánea de hasta 10A-25A
Tipo de interfaz: diseño de puerto universal, adecuado para paquetes de baterías de litio de 12 V



Características funcionales
Adopta la tecnología de transferencia de energía capacitiva para lograr el equilibrio activo de todo el grupo y reducir la pérdida de energía
Equipado con un diseño de placa base aislante, es necesario asegurar que los terminales de la batería estén aislados de la placa base para evitar quemaduras
Admite la regulación de corriente de varios niveles y puede adaptarse a paquetes de baterías de 3-21 a través de la expansión modular



Escenarios aplicables
Aplicable a herramientas eléctricas, sistemas de almacenamiento de energía domésticos, paquetes de baterías de litio de dispositivos digitales y otros escenarios
Requiere un cargador de 12,6 V (recomendado) para lograr una eficiencia de carga óptima

Parámetros técnicos

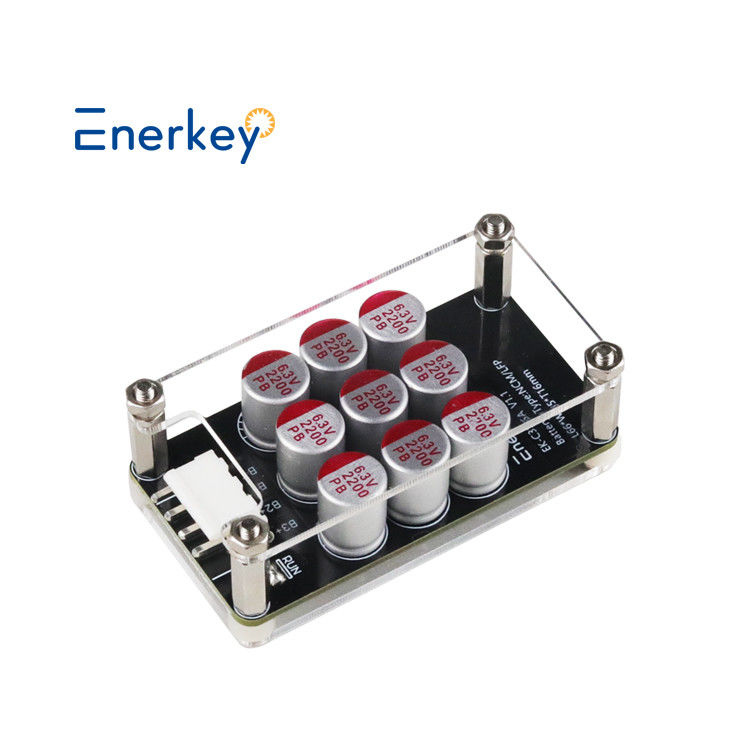

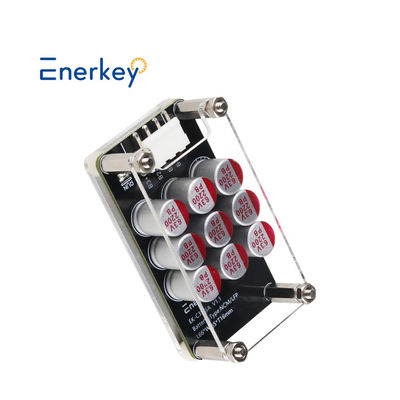

EnerKey BMS Balanceador Activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balanceador Capacitor Balanceador con Placa protectora acrílica

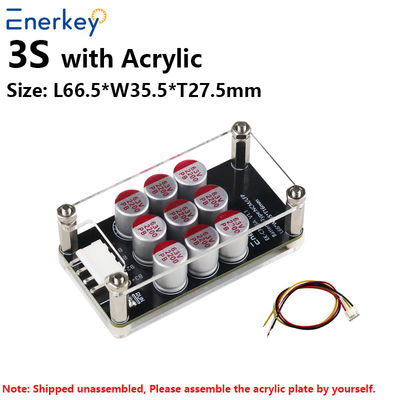

Cadenas de productos	3S	4S	5S
Cadenas adecuadas	3S	3-4S	4-5S
Producto Tamaño (mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Peso con caja	0,12 kg	0,13 kg	0,15 kg
Tipo de batería	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Capacidad adecuada	30ah-300ah
Cascada equilibrada	Admite la cascada equilibrada para paquetes de baterías, por ejemplo, puede conectarse en cascada para 11S, 24S, 36S, 48S... y así sucesivamente
Rango de recolección de voltaje de celda única	Versión NCM/LFP: 2,7 V-4,2 V
	Versión LTO: 1,8-4,2 V
Voltaje de reposo de protección contra subtensión	Versión NCM/LFP＜2,7 V
	Versión LTO＜1,8 V
Método de equilibrio	Arquitectura patentada (Patente No.: ZL 2019 1 1259513.3) Método de capacitor de ajuste de arquitectura equilibrada, todo el paquete de baterías se equilibra al mismo tiempo. Conéctese al paquete de baterías para el equilibrio automático (predeterminado). Puede agregar un interruptor para activar o desactivar manualmente el equilibrio.
Corriente de equilibrio	0,1 V Presión diferencial 1A Corriente equilibrada,
	la presión diferencial es proporcional a la corriente equilibrada,
	la corriente de funcionamiento máxima permitida es 5,5 A
Precisión de ecualización de voltaje	5 mV (valor típico)
Fuente de alimentación externa	No necesita una fuente de alimentación externa,
	confiando en la transferencia de energía interna de la batería para lograr la ecualización adyacente.
Corriente de funcionamiento en reposo	7 mA, la cadena total consume energía
Corriente de espera en reposo	0,1 mA (valor típico)
Temperatura de funcionamiento	-20℃ ~ +60℃





Lista de embalaje

 Conexión de cable

Un solo EK-C3S5A admite el uso de paquetes de baterías de 3 cadenas. El método de cableado es el siguiente:

EK-C3S5A admite la conexión en cascada de paquetes de baterías. Por ejemplo, 2 piezas de 3s en cascada a 5s, vea el siguiente dibujo:

NOTA: Como se muestra en la figura anterior, puede haber múltiples extremos comunes de intercambio de energía para que la eficiencia del equilibrio sea mayor; También es posible usar solo un extremo común del intercambio de energía en la unión de dos módulos. Los otros pies libres están suspendidos, y es mejor distribuir el número de cadenas por igual en cada placa. Si necesita el diagrama en cascada para más cadenas, comuníquese con nuestro servicio en línea, gracias.
