Transferencia de energía de equilibrio activa



Cuando el chip BMS detecta que la brecha de voltaje de la batería es demasiado grande, inmediatamente inicia el control de equilibrio.la batería de alto voltaje transfiere energía a la batería de bajo voltaje adyacente,

aumenta el voltaje de la batería de bajo voltaje adyacente y hace que el voltaje de la batería adyacente sea igual o similar,

y finalmente alcanza el mismo voltaje para todas las baterías de todo el paquete de baterías (la más alta se puede cargar a la más baja, la más alta se puede cargar a todo el grupo,o el grupo entero puede cargarse a la más baja).



Durante el equilibrio, se puede utilizar una corriente alta a corto plazo para lograr un equilibrio rápido; por lo tanto, el método de equilibrio activo tiene requisitos relativamente bajos para la consistencia de la batería,y es mejor que el método de equilibrio pasivo en el rendimiento.

Aunque su estructura es relativamente compleja y su coste es relativamente alto, puede convertirse en el método principal de balanceo de potencia del BMS en el futuro.



Parámetros técnicos

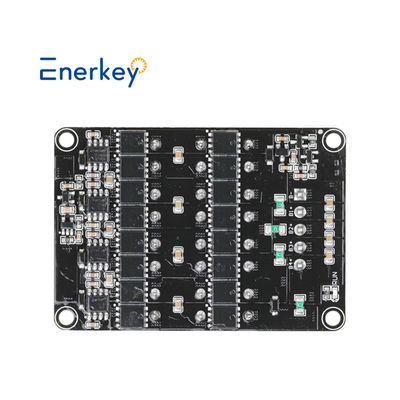

EnerKey BMS Balancedor activo 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancedor Balancedor condensador
Las cadenas de productos	3S	4S	5S
Cuerdas adecuadas	3S	3 y 4S	4 a 5S
ProductoTamaño ((mm)	El importe de las pérdidas se calculará en función de las pérdidas anuales.	El valor de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	El valor de las pérdidas de crédito se calculará en función de las pérdidas de crédito.
Peso con caja	0.12kg	0.13kg	0.15kg
Tipo de batería	No obstante lo dispuesto en el apartado 1, los Estados miembros deberán:	No obstante lo dispuesto en el apartado 1, los Estados miembros deberán:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad adecuada	30 a.h. hasta 300 a.h.
Una cascada equilibrada	Apoya la cascada equilibrada para los paquetes de baterías, por ejemplo, puede cascar para 11S, 24S, 36S, 48S.... y así sucesivamente
Rango de recogida de voltaje de una sola célula	La versión NCM/LFP: 2.7V-4.2V
	Versión LTO: 1.8-4.2V
La baja tensión protege la tensión de sueño	La versión NCM/LFP < 2,7 V
	La versión LTO <1,8 V
Método de equilibrio	Patenteado (número de patente: ZL 2019 1 1259513.3) arquitectura equilibrada Método del condensador de ajuste, todo el paquete de baterías se equilibra al mismo tiempo. Puede añadir un interruptor para activar o desactivar manualmente el equilibrio.
Corriente de equilibrio	0.1V Presión diferencial 1A Corriente equilibrada
	la presión diferencial es proporcional a la corriente de equilibrio,
	la corriente de funcionamiento máxima permitida es de 5,5 A
Precisión de la ecualización de voltaje	5 mV (valor típico)
Fuente de alimentación externa	Sin necesidad de una fuente de alimentación externa,
	dependiendo de la transferencia interna de energía de la batería para lograr la ecualización de la superficie.
Corriente de funcionamiento en reposo	7mA, la cuerda total consume energía
Corriente de espera en estado de suspensión	0.1mA (valor típico)
Temperatura de funcionamiento	-20 °C ~ +60 °C





Lista de embalaje

 Conexión por cable

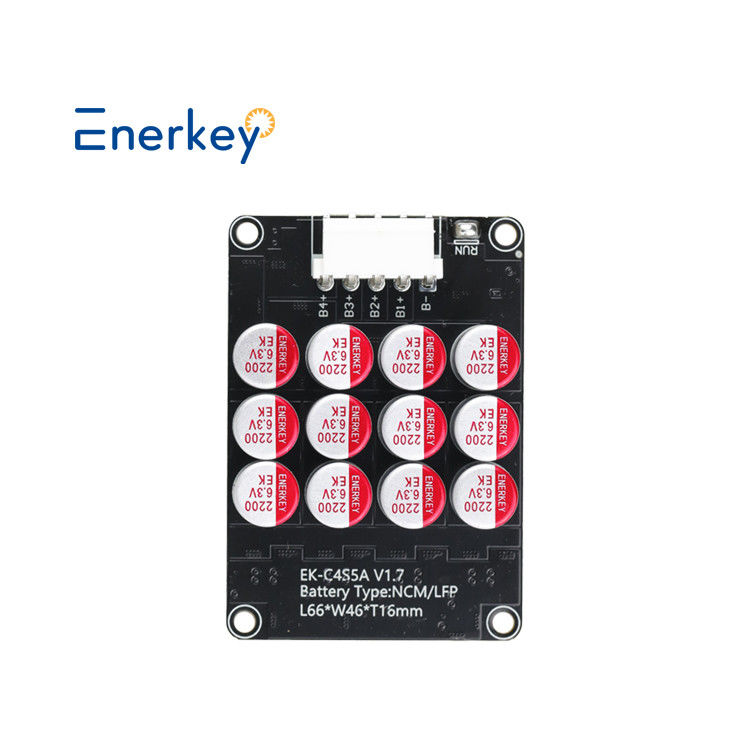

Un solo EK-C4S5A admite el uso de paquetes de baterías de 3s y 4s. El método de cableado es el siguiente:

El EK-C4S5A admite paquetes de baterías en cascada.

NOTA:Como se muestra en la figura anterior,puede haber múltiples fines comunes del intercambio de energía para que la eficiencia del equilibrio sea mayor.También es posible utilizar un solo extremo común del intercambio energético en la unión de dos módulos..Los otros pies libres están suspendidos, y es mejor distribuir el número de cuerdas por igual en cada tablero.Si necesita el diagrama de cascada para más cuerdas, por favor póngase en contacto con nuestro servicio en línea, Gracias.
