Rango de voltaje de celda única: Ión de litio/LIFEP O4 Versión: 2.7-4.2V

Precisión del equilibrio de voltaje: 5mV (valor típico)

Método de ecualización: La arquitectura de equilibrio patentada se ajusta al modo de condensador, todo el grupo de baterías al mismo tiempo para participar en el equilibrio activo de la transferencia de energía

Corriente de equilibrio: La diferencia de voltaje es de 0.08V, la corriente de equilibrio es de 1A, la diferencia de voltaje es directamente proporcional a la corriente de equilibrio, la corriente de trabajo máxima permitida es de 6.0A.

Voltaje de reposo para protección contra bajo voltaje: Ión de litio/LIFEPO4: por debajo de 2.7V

Temperatura de trabajo: -10°~60°

Riesgos de celdas desequilibradas



Ignorar la importancia del equilibrio de celdas hace que las celdas se desequilibren. En celdas desequilibradas, algunas celdas tienen una capacidad menor que otras. Existen muchos riesgos al tener celdas desequilibradas en su paquete de baterías. Algunos de estos riesgos son:
Degradación temprana de la celda





La degradación de la celda definitivamente ocurrirá si su paquete de baterías pasa por múltiples ciclos sin un equilibrio adecuado. Esto se debe a la diferencia de capacidad entre las celdas.
Las celdas de menor capacidad tienden a cargarse más rápido. Sin embargo, otras celdas aún extraerán la corriente de carga. El voltaje de la celda de baja capacidad cruzará la marca de carga completa y viajará al voltaje de batería sobrecargada.

En la zona de sobrecarga, las celdas de la batería comienzan a perder su salud de forma irreversible. El daño causado por la sobrecarga no se puede solucionar más tarde. Deteriora aún más la capacidad de la celda, marcando el ciclo de deterioro.

Parámetros técnicos

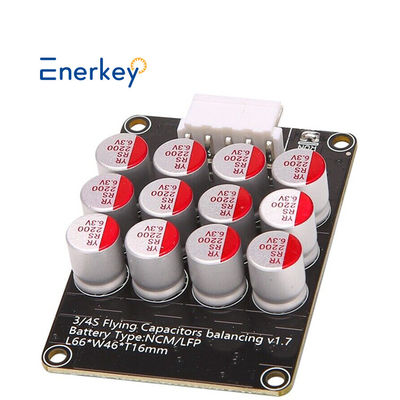

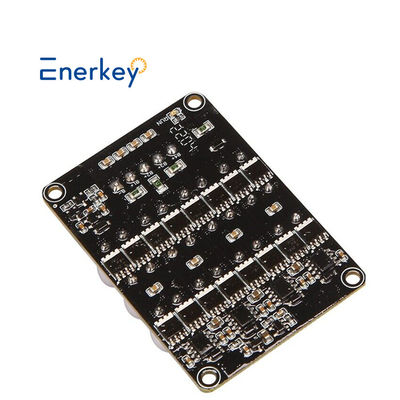

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer



Cadenas de productos
3S	3-4S	5S	Cadenas adecuadas
3S	3-4S	4-5S	Producto
Tamaño (mm)L66*W35*T16	L66*W46*T16	L69*W58*T16	Peso con caja
0.12kg	0.13kg	0.15kg	Tipo de batería
NCM/LFP	NCM/LFP/LTO	NCM/LFP/LTO	Capacidad adecuada
30ah-300ah	Cascada equilibrada
Admite la cascada equilibrada para paquetes de baterías, por ejemplo, puede conectarse en cascada para 11S, 24S, 36S, 48S... y así sucesivamente	Rango de recolección de voltaje de celda única
Versión NCM/LFP: 2.7V-4.2V	Versión LTO: 1.8-4.2V
	Voltaje de suspensión de protección contra bajo voltaje
Versión NCM/LFP＜2.7V	Versión LTO＜1.8V
	Método de equilibrio
Arquitectura equilibrada patentada (Patente No.: ZL 2019 1 1259513.3) Método de condensador ajustado, todo el paquete de baterías se equilibra al mismo tiempo.	Conéctese al paquete de baterías para el equilibrio automático (predeterminado). Puede agregar un interruptor para activar o desactivar manualmente el equilibrio. Corriente de equilibrio
Presión diferencial de 0.1V 1A Corriente equilibrada,	la presión diferencial es proporcional a la corriente equilibrada,
	la corriente de funcionamiento máxima permitida es de 5.5A
	Precisión de ecualización de voltaje
5mV (valor típico)	Fuente de alimentación externa
No necesita una fuente de alimentación externa,	confiando en la transferencia de energía interna de la batería para lograr la ecualización adyacente.
	Corriente de funcionamiento en reposo
7mA, la cadena total consume energía	Corriente de espera en reposo
0.1mA (valor típico)	Temperatura de funcionamiento

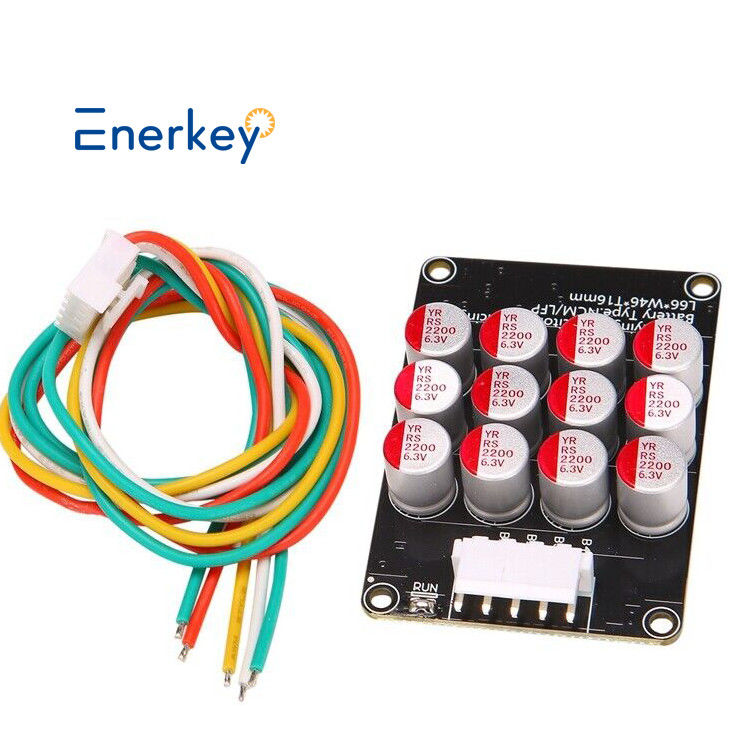

-20℃ ~ +60℃	Lista de embalaje





Conexión de cable

 Un solo EK-C4S5A admite el uso de paquetes de baterías de cadena 3s y 4s. El método de cableado es el siguiente:

EK-C4S5A admite paquetes de baterías en cascada. Por ejemplo, 2 piezas de 4s en cascada a 7s, vea el siguiente dibujo:

NOTA: Como se muestra en la figura anterior, puede haber múltiples extremos comunes de intercambio de energía para que la eficiencia del equilibrio sea mayor; También es posible usar solo un extremo común del intercambio de energía en la unión de dos módulos. Los otros pies libres están suspendidos, y es mejor distribuir el número de cadenas por igual en cada placa. Si necesita el diagrama en cascada para más cadenas, comuníquese con nuestro servicio en línea, gracias.

Preguntas frecuentes

 P1. ¿Por qué te elegimos?

* Podemos proporcionarle un servicio postventa eficiente, con más de 10 años de sólido soporte técnico.

* Los productos han pasado las certificaciones de estándares internacionales FCC, CE, ROHS y otros.

* Podemos proporcionarle el precio de fábrica, le damos la bienvenida a visitar nuestra fábrica y el proceso de producción.

P2. ¿Cuál es su gama de productos (tipo)?

* Principalmente hacemos sistemas de gestión de baterías en los campos de baterías de energía, baterías de almacenamiento de energía y baterías de consumo.

* Se utiliza principalmente para baterías LFP, Li-ino y LTO.

P3: ¿Cómo sé qué tipo de material y tipo es mi batería?

* Por favor, mire el cuerpo de la batería, si el voltaje normal de su batería muestra 3.2V, la batería es LiFePo4.

* Si el voltaje normal de su batería muestra 3.6V o 3.7V, la batería es de iones de litio o batería Lto.

P4. ¿Tiene requisitos mínimos de pedido?

¿Se puede personalizar? ¿Cuál es el plazo de entrega para muestras y lotes?

* Nuestra cantidad mínima de pedido es de 1 pieza, la personalización ODM está disponible.

* Entrega de muestras existentes de 1 a 3 días, entrega de muestras personalizadas de 3 a 10 días.

P5: ¿Qué pasa si no puedo usarlo?

* Los productos regulares tienen videos instructivos, también podemos brindar orientación por videollamada en línea de ingenieros.

P6. ¿Cuáles son sus condiciones de pago?

* Aceptamos transferencia bancaria y pago en efectivo, todo negociable. Método de pago: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

P7. ¿Cómo garantiza la calidad?

* Todos nuestros productos se someten a pruebas profesionales de laboratorio al 100%, así como a pruebas de envejecimiento repetidas.

* Obtuvo la certificación de estándares internacionales FCC, CE, ROHS y otros.

* Proporcione 3 años de servicio de garantía posventa. Unidades de repuesto gratuitas para reemplazar en 3 años.

P8. ¿Cómo elegir un BMS adecuado para nuestra batería?

* Dependiendo del voltaje y la corriente que coincidan con su batería, puede consultar a nuestro servicio al cliente y le proporcionaremos el sistema de gestión de batería más adecuado.

P9. ¿Cómo puedo contactarte?

* Tenemos servicio en línea las 24 horas, los 7 días de la semana, déjenos un mensaje en línea.

* También puede contactarnos por correo electrónico, WhatsApp, WeChat, etc. (ver a continuación). Nos complace trabajar con usted.

Nota: Somos fabricantes de origen, tenemos nuestra propia marca para "EnerKey",
